(1) 현황
- 현재 옥상에 2대의 냉각탑이 설치되어 있으나 기계실의 냉동기 가동 대수에 따라 냉각탑의 가동대수를 조절할 수 있는 유량조절밸브가 없는 상태여서, 기계실의 냉동기와 냉각수순환펌프가 1대만 가동되는 상황에서는 옥상의 냉각탑 2대 모두에 냉각수가 공급되면서 유량이 분산되어 각 냉각탑에서 유량이 부족하거나 바란싱이 불량해지는 상황이 발생하고 있음
- 또한 냉동기가 1대만 가동되면 냉각탑의 팬도 1대만 가동되기 때문에, 냉각탑의 팬이 가동되지 않는 정지된 냉각탑으로 순환되는 냉각수는 냉각이 제대로 이루어지지 않아 냉각수의 온도제어가 원활히 되지 않고 있는 상황임

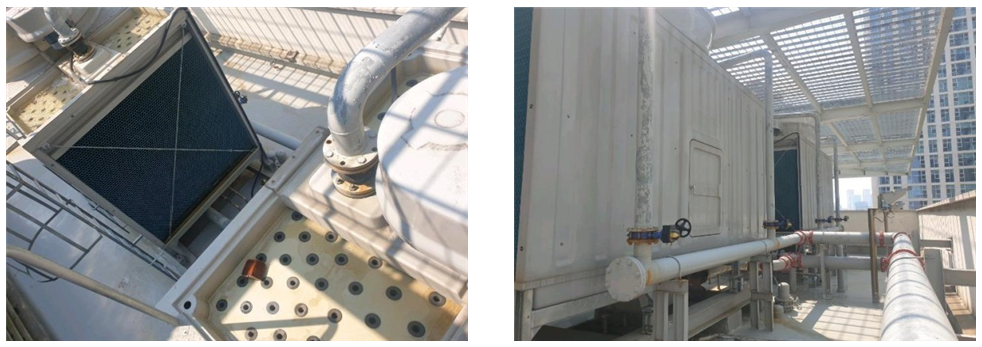

<두 냉각탑의 유량 바란싱이 맞지 않는 상황> <2대의 냉각탑이 1개의 배관에 연결된 상태>

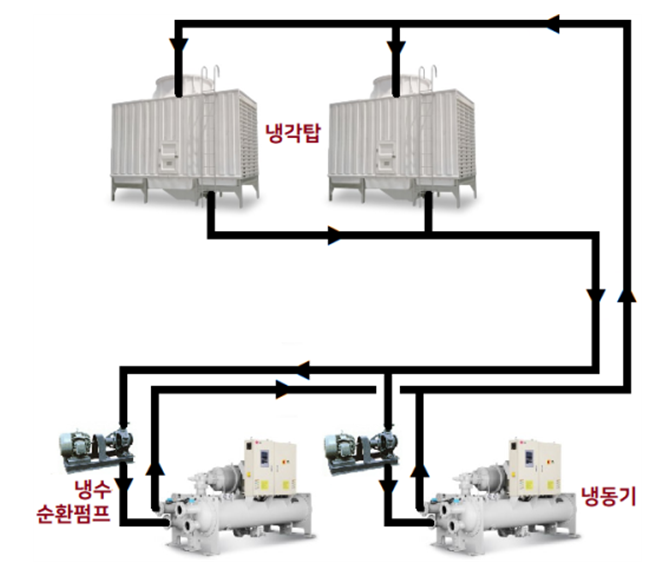

<현재 설치되어 있는 냉각탑과 냉동기의 배관 연결 상태>
(2) 개선 방안 제안

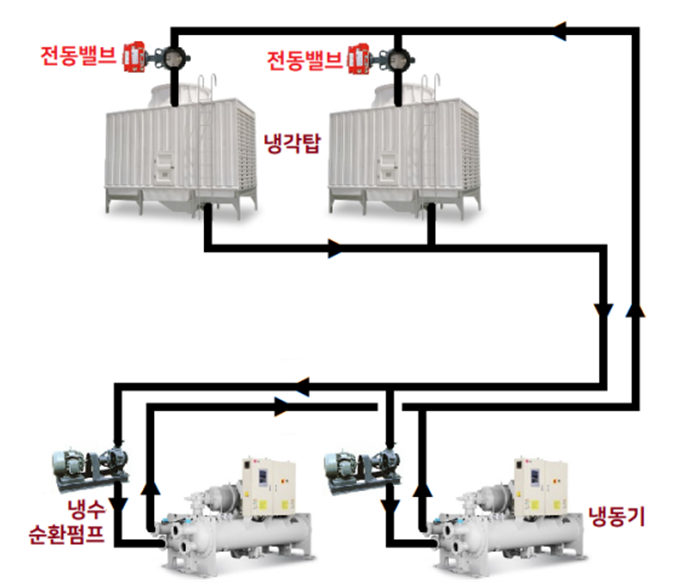

- 냉각탑과 냉동기가 1대씩 구분되어 세트화되어 가동되고 있는 상황이므로, 냉동기 가동 시 셋트화되어 있는 냉각탑쪽으로만 냉각수가 순환되고 가동되지 않는 냉각탑쪽으로는 냉각수가 흐르지 않도록 아래의 그림과 같이 각 냉각탑에 전동밸브의 설치가 필요함
- 이렇게 개선하면 가동되는 냉각탑에만 냉각수가 순환되고 온도에 따라 냉각탑 팬이 가동되므로, 냉각수의 확실한 냉각이 가능하고 냉각수의 온도제어가 기존보다 원할하게 이루어질 수 있을 것으로 판단됨
(1) 현황
(2) 개선 방안 제안
