(1) 현황

현재 기계실의 냉각수 순환펌프와 옥외에 설치된 냉각탑에 연결된 냉각수배관이 통합배관으로 1라인으로 설치되어 있는데, 옥외의 2대의 냉각탑에 연결되는 분기부분에 전동밸브가 설치되어 있지 않은 상태임
각 냉각탑 연결배관에 전동밸브가 누락된 상태에서 냉각수 순환펌프가 1대만 가동되면 펌프 1대에서 공급된 냉각수가 2대의 냉각탑 모두에 순환하게 되어 가동되지 않는 냉각탑에도 냉각수가 순환하게 됨
이렇게 냉각탑 팬이 가동되지 않는 냉각탑에도 냉각수가 순환하게 되면 팬이 가동되지 않는 냉각탑에서는 냉각수가 제대로 냉각이 이루어지지 않아 냉각수의 온도를 원하는 온도로 맞춰주기 어려운 상황이 됨
결국, 냉각수 순환펌프와 냉동기는 1대만 가동되더라도 냉각탑은 항상 2대를 모두 가동해야 하는 상황이 초래됨 (냉각수 순환펌프와 냉각탑이 1라인의 냉각수 통합배관으로 연결된 경우 각 냉각탑 연결부분에 전동밸브가 설치되어 팬이 가동되지 않는 냉각탑의 전동밸브는 닫히도록 설치가 되었어야 함)

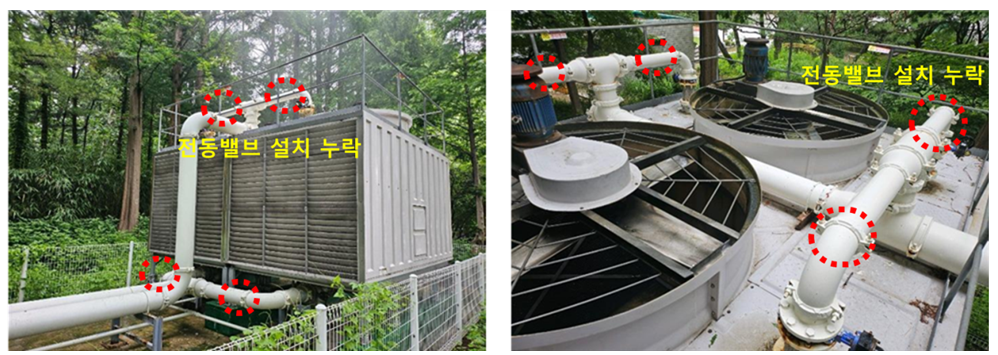

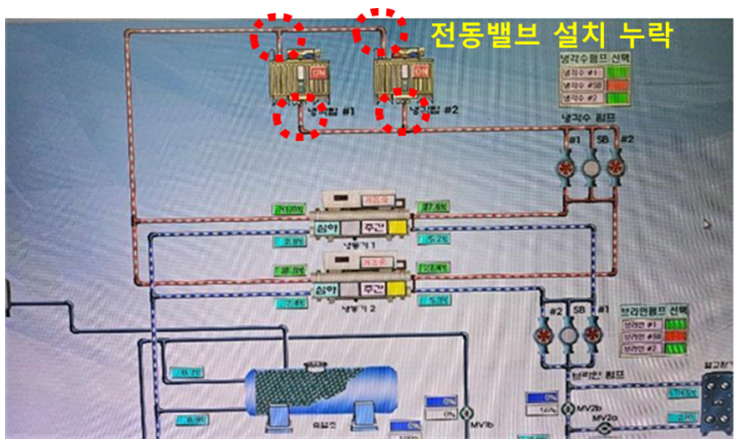

<각 냉각탑의 냉각수 연결배관에 전동밸브가 누락됨>

(2) 개선 방안 제안

각 냉각탑에 냉각수 배관이 연결되는 부분에는 전동밸브를 설치하여, 냉동기와 냉각수 순환펌프 1대만 가동될 경우에는 해당되는 냉각탑의 전동밸브만 개방되도록 하여 가동되는 냉각탑에서만 냉각수가 팬에 의하여 충분히 냉각될 수 있도록 개선 권장함

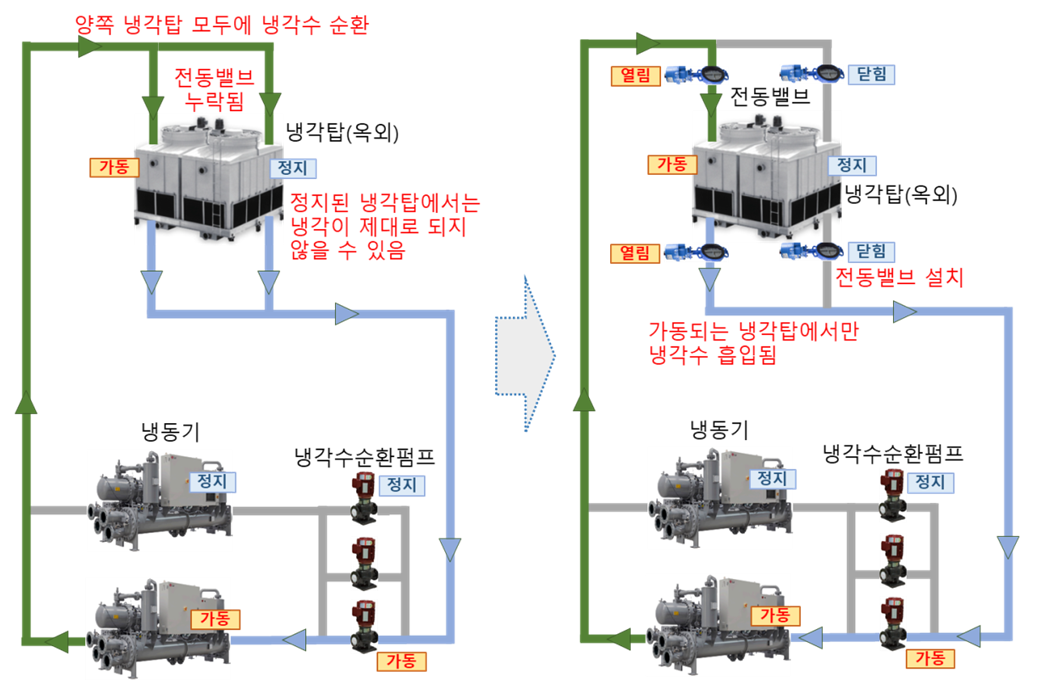

<냉각탑의 냉각수배관에 전동밸브 설치 개선 방안>

[Note]

▪ 냉각탑이 주로 최상층 옥상이나 단지 외곽쪽 지상에 설치되기 때문에 냉동기로부터의 거리가 멀고, 이 때문에 냉동기별로 냉각탑까지 개별배관으로 별도 배관하지 않고 공사비 절감을 위하여 1개의 통합배관으로 연결하는 사례가 종종 있음

▪ 이로 인해 냉각팬이 가동되지 않는 냉각탑에도 냉각수가 순환하게 되면 제대로 냉각이 되지 않기 때문에 여름철에 외기의 온도가 높을 때에는 냉각수 온도를 32 ℃로 맞추는 것도 어렵게 됨 (냉각수의 절반만 냉각되므로 32 ℃까지 낮출 수 없음)
