(1) 현황
- 기계실에서부터 옥상의 냉각탑까지의 냉각수순환배관이 현재 통합배관으로 되어 있는데, 옥상 냉각탑 (2대)의 상부 공급배관에는 냉각탑별로 전동밸브가 설치되어 있으나 하부 수조의 냉각수 흡입관에는 전동밸브가 설치되어 있지 않은 상태임
- 흡수식 냉온수기와 냉각탑이 1대만 가동될 경우에는 냉각탑의 전동밸브가 1개가 개방되어 가동되는 냉각탑에만 냉각수가 낙하하게 되지만, 하부의 수조에서는 전동밸브가 없기 때문에 가동되는 냉각탑뿐만 아니라 가동되지 않는 냉각탑의 냉각수도 함께 흡입될 수 있는 배관 구조임
- 냉각탑의 냉각수 공급관과 흡입관에 전동밸브가 각각 설치되어 있지 않으면 냉각탑 수조에 연통관이 설치되어 있더라도 각 냉각탑에서 공급되는 냉각수와 배출되는 냉각수의 양이 달라지게 되어 수조의 물넘침이나 저수위로 인한 공기 유입 등이 발생될 가능성이 큼
- 또한 각 냉각탑 연결배관에 정유량밸브가 설치되어 있지 않아 냉각탑이 2대 모두 가동되는 상태라고 하더라도 두 냉각탑에 순환하는 냉각수의 유량이 불균형하게 될 가능성도 있음
(2) 개선 및 권장 사항
- 냉각탑 하부수조에 연결된 냉각수 흡입배관에도 전동밸브를 설치하여, 흡수식 냉온수기와 냉각탑이 1대만 가동될 경우에는 가동되는 냉각탑의 냉각수 공급배관과 흡입배관의 전동밸브만 개방되도록 함
- 가동되지 않는 냉각탑에는 냉각수가 공급되거나 흡입되지 않기 때문에 물 넘침이나 수위 저하에 의한 공기 유입 등의 문제가 발생하지 않음
- 각 냉각탑의 냉각수 배관에 냉각수의 유량을 균등하게 분배해주기 위한 정유량밸브의 설치도 고려할 필요가 있음

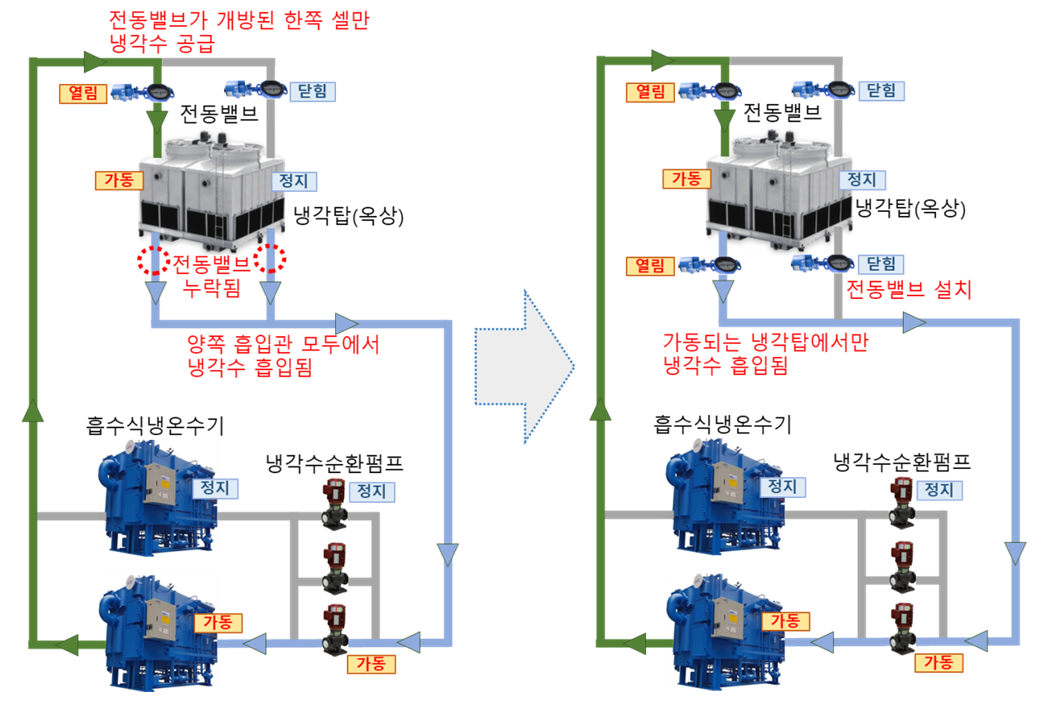

< 현 상태 : 공급배관에서 전동밸브 설치됨 > <개선 방안 : 냉각탑 흡입배관에도 전동밸브 설치>

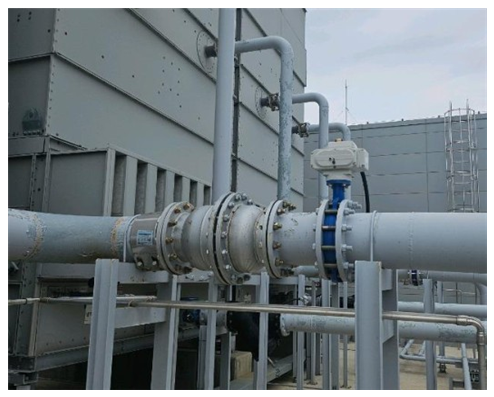

<냉각탑의 냉각수배관에 설치된 전동밸브와 자동정유량밸브>
(1) 현황
(2) 개선 및 권장 사항
