(1) 현황
- 흡수식 냉동기의 냉각탑이 다수의 셀로 구성되어 있는데, 각 냉각탑별로 연결된 냉각수 배관에 유량을 제어할 수 있는 정유량밸브가 설치되어 있지 않아 각 냉각탑 셀별로 냉각수 공급유량과 환수유량의 바란싱을 맞추기가 쉽지 않을 것으로 보임
- 각 냉각탑별 공급과 환수되는 냉각수의 유량이 달라지면 일부 냉각탑에서는 물 넘침이 발생하게 되고, 수위가 낮아진 냉각탑에서는 수조에서 공기가 흡입되어 냉각수 순환배관의 굴곡진 부분에서 공기가 정체하여 고이게 됨
- 냉각수 순환배관에 공기가 정체되면 냉각수 배관의 단면적을 줄이는 효과를 가져와 냉각수의 순환 유량을 줄어들게 만들어 냉각탑의 냉각 능력을 떨어뜨리게 되며, 이에 따라 흡수식 냉동기의 냉방 능력도 함께 저하되게 되므로 각 냉각탑별 냉각수 순환유량을 최대한 균일하게 유지할 필요가 있음

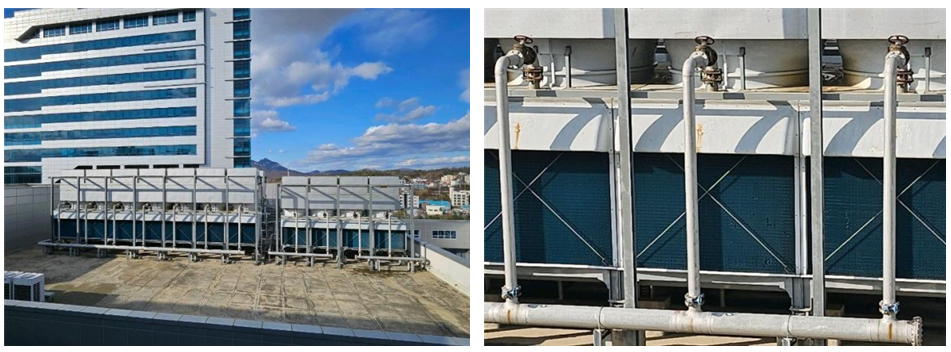

<냉각탑 셀별로 연결된 냉각수 배관에 유량조절장치가 설치되지 않은 상황>
(2) 개선 및 권장 사항
수동밸브만으로는 각 냉각탑별 유량 바란싱을 맞추기 쉽지 않기 때문에 냉각탑 셀별로 분기되는 배관에 자동정유량밸브를 설치하는 것이 바람직함

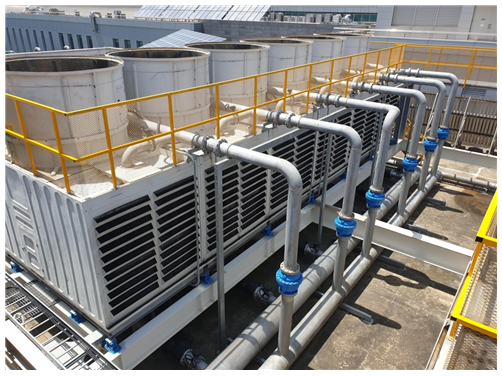

<각 냉각탑 셀별로 자동정유량밸브가 설치된 다른 건물의 사례>
(1) 현황
(2) 개선 및 권장 사항
수동밸브만으로는 각 냉각탑별 유량 바란싱을 맞추기 쉽지 않기 때문에 냉각탑 셀별로 분기되는 배관에 자동정유량밸브를 설치하는 것이 바람직함
