(1) 현황
- 옥외에 설치된 냉각탑의 냉각수 배관 중 상부에 설치된 냉각수 배관은 위로 올라갔다가 다시 아래쪽으로 꺾여 내려오는 형태로 배관이 연결되어 있는데, 냉각수 순환펌프가 정지되면 상부 배관 속의 냉각수가 모두 냉각탑 아래로 떨어져 빠져 버리고, 추후 냉각수 순환펌프가 다시 가동되면 냉각수가 상부로 밀고 올라오면서 배관 내의 공기가 빠져 나가지 못하고 상부 배관속에 갇히는 구조로 되어 있음
- 냉각수 배관 내의 공기가 배출되지 못하면 공기가 정체된 공간만큼 냉각수가 흐를 수 있는 배관의 단면이 줄어들게 되기 때문에 냉각수의 유량이 줄어들거나 흐름이 원활하지 않을 우려가 있으므로, 물의 흐름상 공기가 정체될 수 있는 냉각수 배관에는 공기빼기배관이나 자동에어벤트의 설치가 필요함

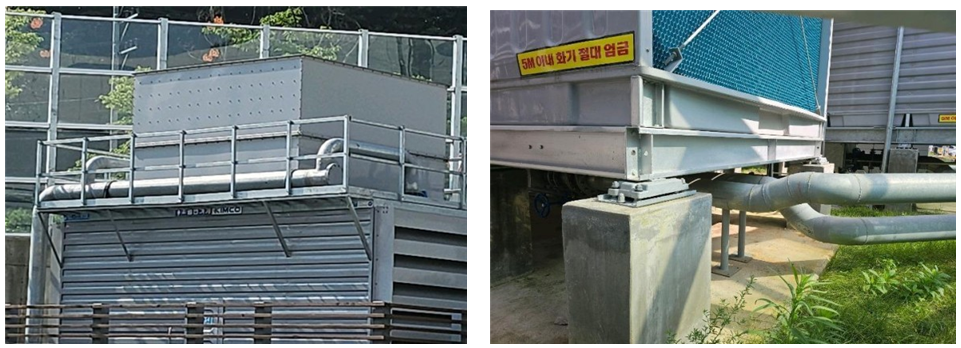

<냉각탑 상부의 공기가 정체될 수 있는 배관> <상하로 굴곡되어 공기가 정체될 수 있는 배관>
(2) 개선 및 권장 사항
- 상부의 냉각수 배관 윗부분에 15A 정도의 배관으로 공기가 배출될 수 있는 배관을 설치하여 냉각수의 재공급시 상부배관에 차 있던 공기가 공기빼기배관을 통해 냉각탑 내로 배출될 수 있도록 개선 권장함

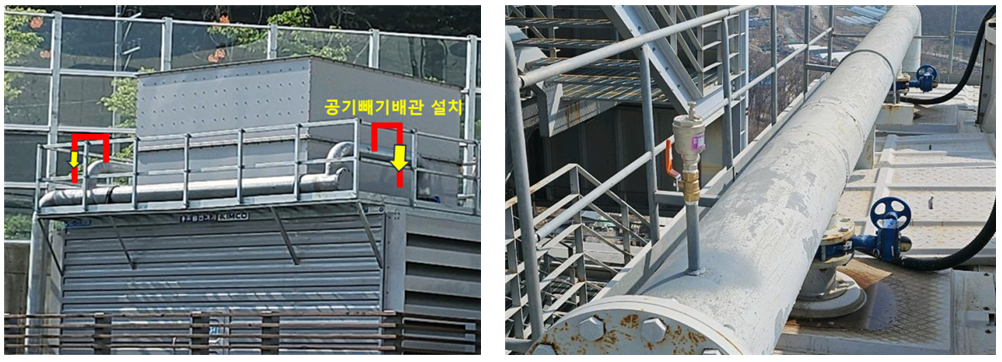

<냉각탑 상부 배관의 공기빼기배관 설치 방안> <냉각탑 상부배관에 자동에어벤트를 설치한 사례>
(1) 현황
(2) 개선 및 권장 사항
