(1) 냉각탑 토출공기의 재순환 방지 대책 필요
- 옥상에 설치된 냉각탑의 가동 시 토출구로 배출된 고온의 공기가 토출구 전면의 건축 구조물과 주위의 외벽(파라펫)에 부딪히면서 다시 냉각탑의 흡입구로 재유입되는 상황이 발생하고 있는 것으로 파악됨
- 냉각탑에서 토출된 공기가 흡입구로 재유입될 경우 냉각탑의 냉각능력이 떨어지고, 냉각탑 팬의 인버터 제어값이 높아지거나 가동시간이 길어져 동력 손실(전기료)도 발생될 수 있으므로 바람직하지 않음

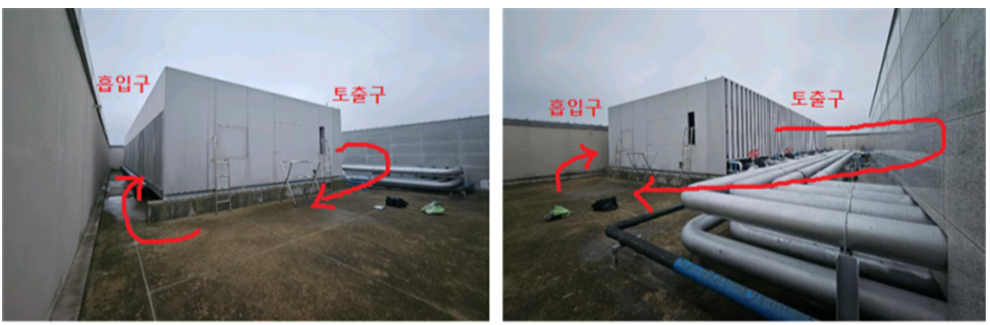

<냉각탑에서 토출된 공기가 흡입구로 재순환되는 상태>
- 냉각탑의 토출공기가 다시 흡입구쪽으로 재유입되지 않도록 흡입구 측면과 외벽 사이를 칸막이 벽체를 설치하는 것이 좋을 듯함 (칸막이 벽체에 점검문을 설치하면 유지보수 불편함은 없음)
- 칸막이 벽체를 설치하더라도 흡입구와 외벽 사이의 상부가 대기중으로 개방되어 있기 때문에 냉각탑의 공기 흡입에는 문제가 없을 것으로 판단됨

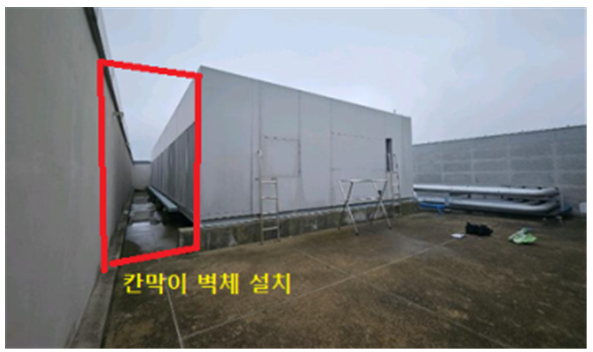

<토출공기 재유입 방지를 위한 칸막이 벽체 설치 위치>
(2) 백연방지코일 상부에 공기빼기배관 설치 필요
- 냉각탑 내부에는 백연방지코일이 설치되어 있는데, 냉각수가 백연방지코일을 통과한 후 다음 단계의 살수관으로 넘어가 하부로 낙하되는 구조임
- 냉각탑이 운전되다가 정지되면 백연방지코일에 있던 냉각수 중 살수관보다 높은 부분의 냉각수는 아래로 낙하되어 빠져버리게 되는데, 다시 냉각수순환펌프가 가동되면 냉각수가 밀고 올라가면서 코일과 상부 냉각수배관의 공기가 살수관쪽으로 모두 배출되지 못하고 일부는 고이게 될 것으로 보임
- 백연방지코일이나 상부의 냉각수배관에 공기가 정체되면 냉각수 흐를 수 있는 단면적이 줄어들게 되어 냉각수의 순환을 방해하거나 유량이 적어지도록 하여 냉각탑의 냉각 능력을 떨어뜨리게 됨
- 백연방지코일의 상부나 연결된 냉각수배관 상부에 공기빼기배관을 설치하여 냉각수순환펌프의 정지와 재가동시 코일과 배관 내의 공기가 배출될 수 있도록 보완하는 방안 검토 바람

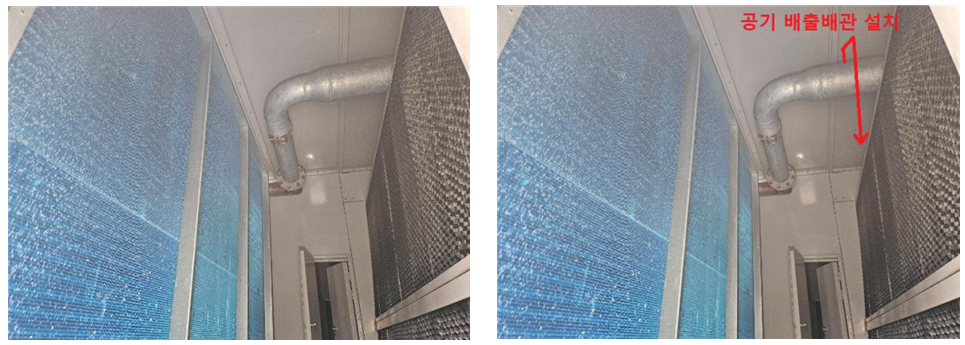

<냉각탑 내부의 백연방지코일과 냉각수배관> <개선 방안 : 공기빼기배관의 설치>
(3) 냉각탑 내부의 이물질 청소 필요
- 현재 냉각탑 내부 수조와 배관의 스트레이너 등에 상당한 양의 이물질들이 있는데, 인근에 숲이 있어 흙먼지와 꽃가루 등이 냉각수에 혼입되었다가 냉각탑 운전 중 냉각수가 증발하면서 잔재물로 남아 충진재에 달라붙거나 냉각탑 하부에 가라앉고 있는 것으로 판단됨
- 이물질이나 증발잔재물이 냉각수에 혼합되어 있으면 배관이나 순환펌프의 스트레이너를 막아 냉각수의 순환량이 줄어들게 하고, 냉동기의 응축기와 흡수기 전열코일에 부착되면 장비의 냉방능력을 떨어뜨리는 요인이 되기도 함

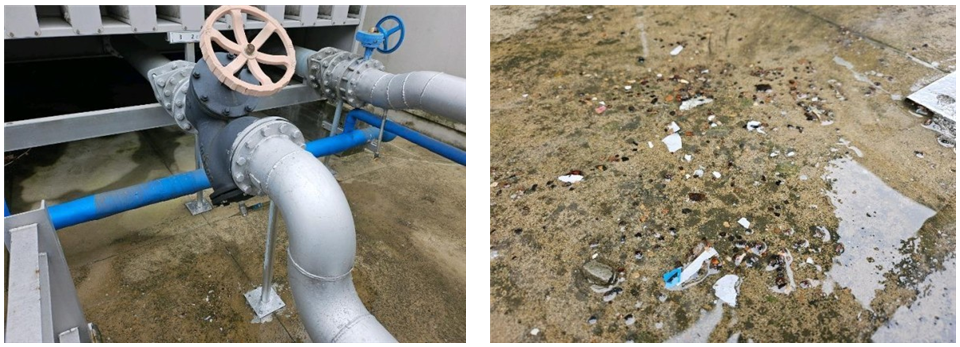

<냉각탑의 냉각수배관 스트레이너에서 나온 이물질>

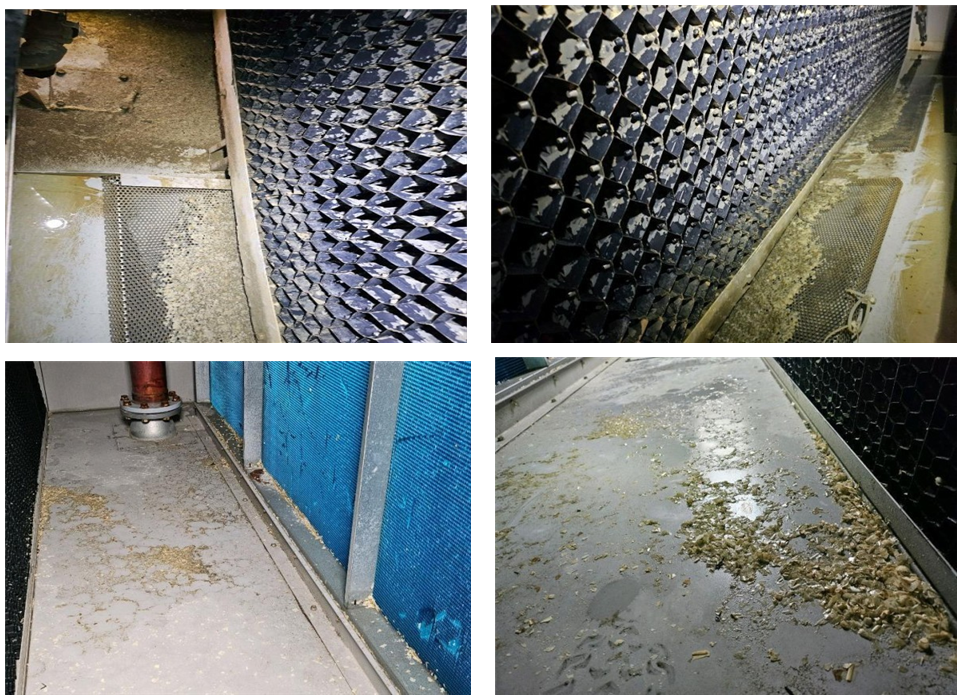

<냉각탑의 충진재에서 떨어져 나온 증발 잔재물>
- 현실적으로 건물 주변의 숲으로부터 유입되는 흙먼지나 꽃가루 등의 이물질을 인위적으로 막기는 어려운 상황이므로, 냉각탑 수조의 청소를 자주 실시하고 냉각수 배관의 스트레이너를 점검과 청소가 용이한 사양으로 변경하는 방안도 검토 필요

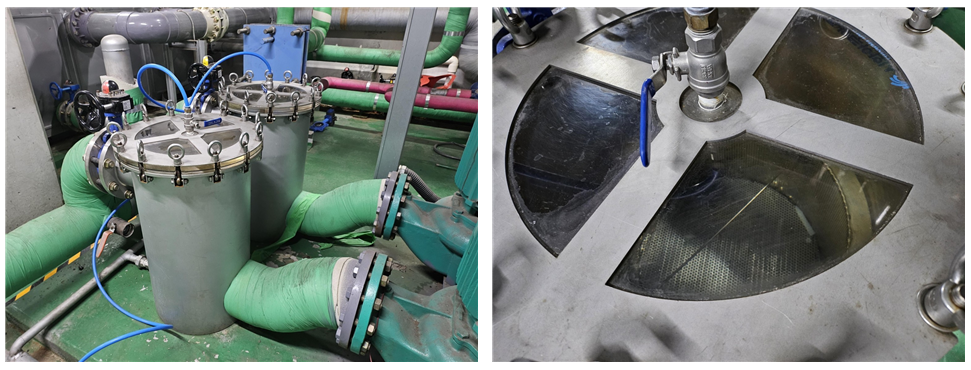

<내부 점검과 청소가 용이한 스트레이너 : 수영장설비의 집모기 사례>
(1) 냉각탑 토출공기의 재순환 방지 대책 필요
(2) 백연방지코일 상부에 공기빼기배관 설치 필요
(3) 냉각탑 내부의 이물질 청소 필요
