(기계설비 성능점검 개선 제안사례) 냉각탑 운전 관리 개선사항 검토 : 푸른기술

관리자

2025-11-12

(1) 냉각수 순환배관의 방진기 고정장치 제거 필요

냉각탑에 연결된 냉각수배관의 하부에는 방진기가 설치되어 있는데, 현재 일부 방진기의 상부와 하부 방진기 사이에 철판을 끼워 넣어 방진기가 작동되지 않도록 고정되어 있는 상태임
냉각수배관의 방진기가 정상 작동할 수 있도록 방진기에 설치된 고정철판들은 제거하고 방진스프링을 압축시키는 세팅작업(레벨링)으로 배관이 상부로 들어올려질 수 있도록 조치 필요

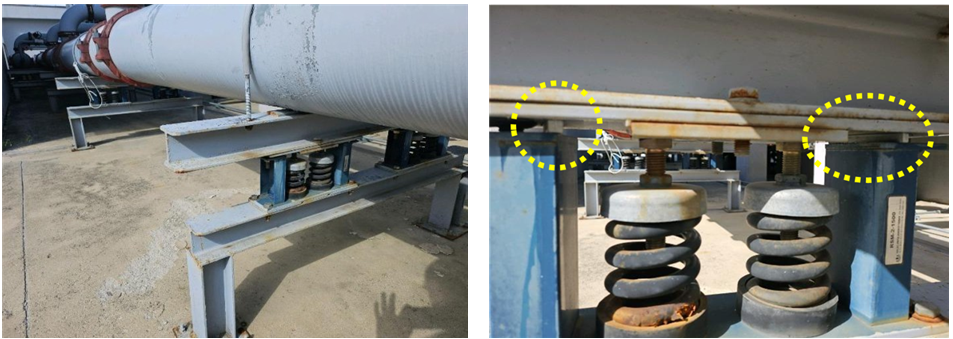

<냉각수배관 방진기에 철판을 끼워 넣어 고정시킨 상태>

(2) 냉각탑 내부의 일부 냉각수배관의 누수 발생

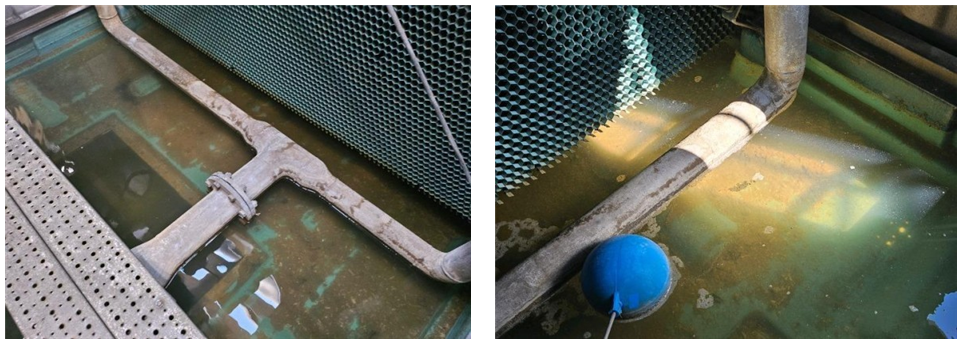

<냉각탑 내부의 냉각수배관에서의 누수 상태>

(3) 냉각탑 수조 청소 필요

냉각탑 충진재에 부착되어 있던 증발 잔재물이 떨어지거나, 냉각탑 가동 중 흡입공기 중의 흙먼지 등에 의하여 냉각수의 오염이 발생하고 있으므로, 냉각탑 하부에 가라앉은 이물질의 주기적인 청소가 필요함
냉각탑의 각종 이물질이나 흙먼지가 흡수식 냉동기로 순환되면 흡수기나 응축기의 전열관에 부착되어 열교환 능력을 저하시키므로 주기적으로 냉각탑의 스트레이너나 냉각수순환펌프의 스트레이너 청소가 바람직함

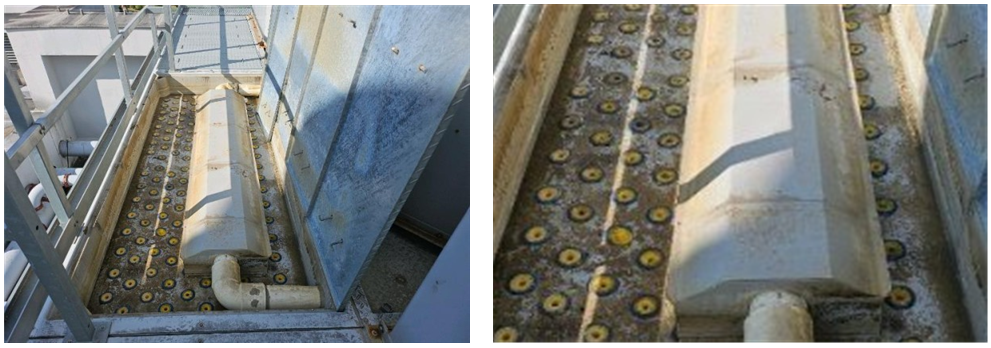

<냉각탑 수조 청소 필요>

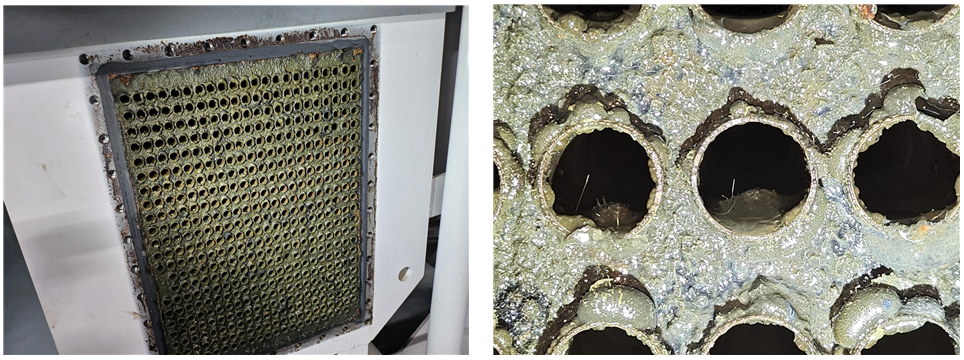

<성능점검 기간동안 세관작업이 진행중이던 흡수식 냉동기의 흡수기 내부 이물질 상태>

(4) 냉각탑 백연방지댐퍼의 적절한 사용 권장

현재 냉각탑의 백연방지댐퍼가 평상시에는 잘 닫혀 있는 상태로 가동하고 있는 것으로 보이는데, 환절기나 백연이 발생하는 상황에서는 백연방지댐퍼를 개방하여 백연 발생을 억제할 수 있도록 운전관리 바람

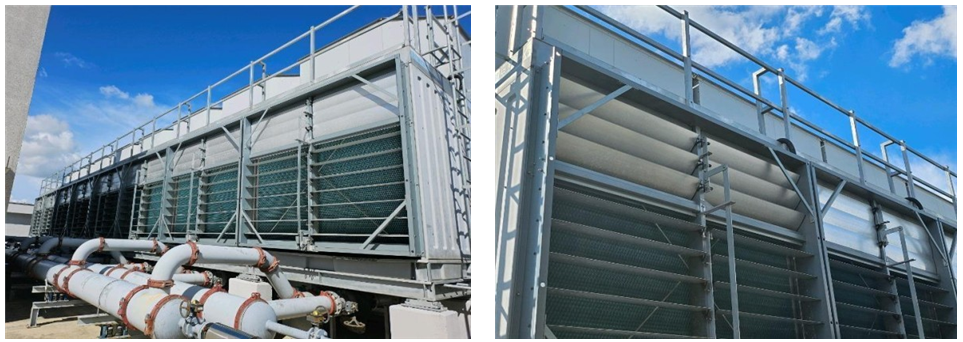

<백연이 발생하지 않는 평상시에 백연방지댐퍼를 닫아놓고 잘 가동하고 있는 상태>

(5) 은동이온살균장치의 가동 권장

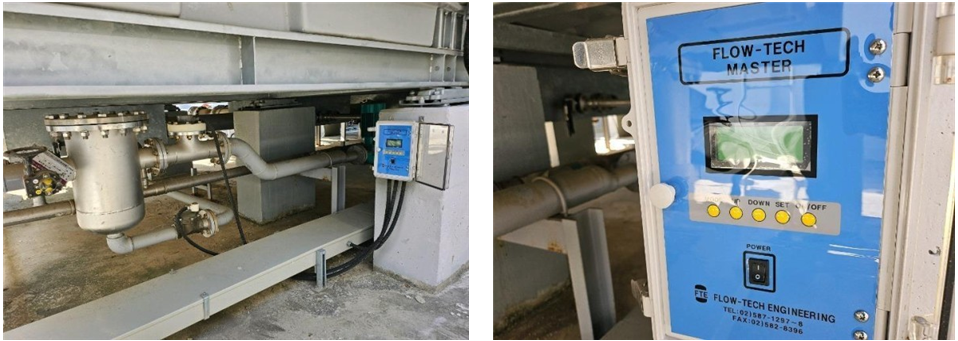

<현재 가동하지 않고 있는 은동이온살균장치>

(6) 가동되지 않는 냉각탑에는 냉각수가 순환되지 않도록 전동밸브 제어 필요

현재 냉동기의 가동대수와 냉각탑의 가동 대수가 다르게 운전되고 있으며, 냉각탑의 전동밸브를 수동으로 개방된 채로 운전하고 있는 것으로 판단됨
냉각탑 팬이 가동되지 않는 냉각탑에 냉각수가 순환되면 냉각수가 제대로 냉각되지 않기 때문에 바람직하지 않으며, 순환펌프의 가동 대수보다 전동밸브가 개방된 냉각탑의 수량이 많으면 정작 가동되는 냉각탑에는 냉각수가 부족하여 제대로 냉각되지 못하여 냉각수의 온도가 상승되는 상황이 발생할 수 있을 것으로 보이므로 개선이 필요함

<팬이 가동되는 냉각탑에 냉각수가 제대로 공급되지 않고 있는 상황>

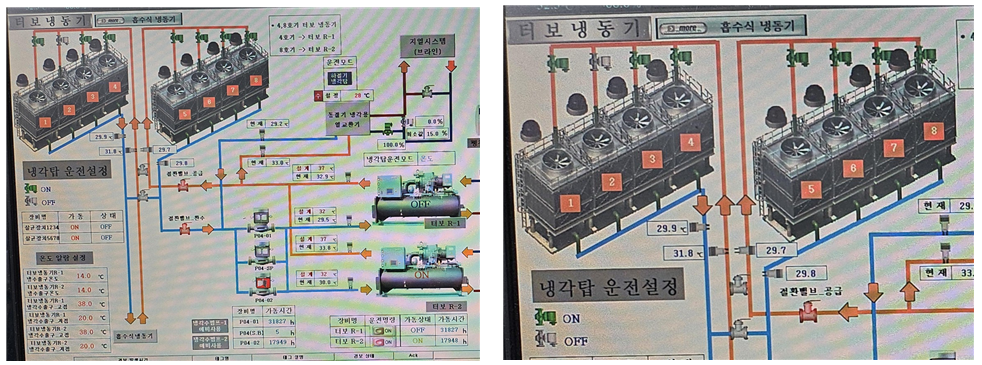

<냉각수순환펌프는 1대만 가동되는데 냉각탑의 전동밸브는 8개 중 7개가 개방된 상태>
